Stojanový tvarovací stroj: Součásti, profily a průvodce nákupem

Co je Stojanový stroj na tvarování rolí ?

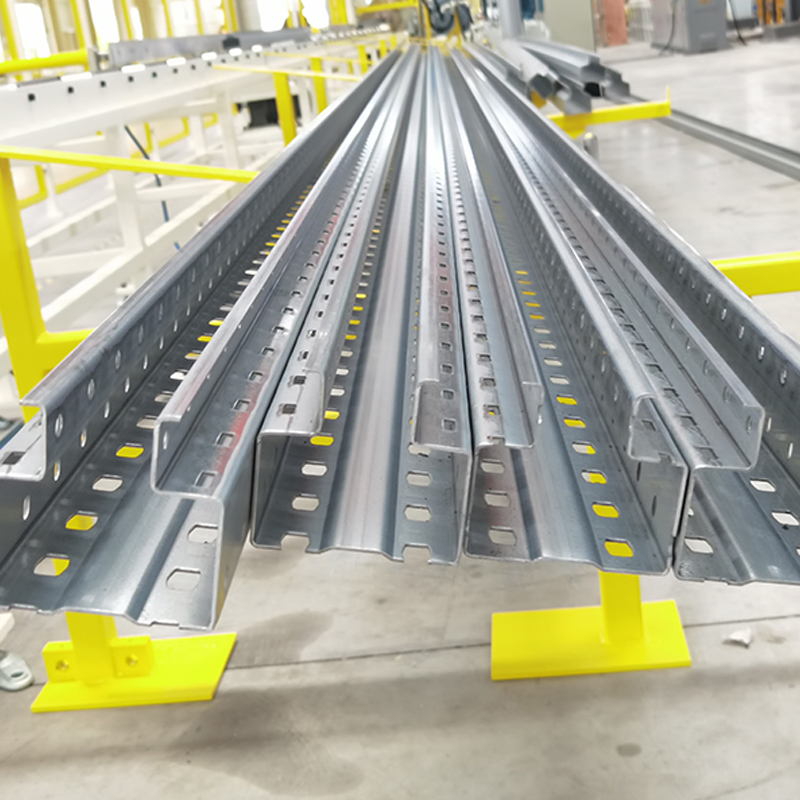

Stroj na tvarování svislých regálů je systém tvarování za studena navržený speciálně pro výrobu vertikálních sloupových profilů používaných v paletových regálech, regálových systémech a průmyslových skladovacích konstrukcích. Tyto vzpřímené sloupy – typicky profily C-profilu, profilů s otevřeným zadním dílem nebo krabicových profilů s děrovanými kapkovitými nebo kulatými otvory v pravidelných intervalech – jsou strukturální páteří každého regálového systému ve skladu nebo distribučním centru. Jejich výroba s konzistentní geometrií, přesným rozmístěním otvorů a správnou tloušťkou materiálu je nesmlouvavá: jediný sloupek mimo toleranci snižuje nosnost celého regálu.

Na rozdíl od univerzálních linek pro tváření rolí se svislý stojanový stroj integruje předděrovací nebo postděrovací stanice přímo do tvářecí sekvence , zajišťující, že kapkovité štěrbiny, kulaté otvory a upevňovací otvory, které přijímají spojky nosníků a výztužné komponenty, jsou vyraženy v přesných roztečích po celé délce každého vyrobeného stojanu. Kombinace tváření a děrování v jediném průchodu eliminuje sekundární operace, snižuje poškození při manipulaci a dosahuje výkonů, kterým jednotlivé operace nemohou odpovídat.

Klíčové součásti linky na formování rolí ve vzpřímeném stojanu

Kompletní linka pro formování svislých regálových rolí je posloupnost integrovaných stanic, z nichž každá vykonává specifickou funkci při transformaci materiálu ze svitkového pásu na hotový profil sloupu. Pochopení role každé stanice objasňuje, kde je kvalita zabudována – a kde může být ohrožena nedostatečnou specifikací.

Odvíječ a rovnačka

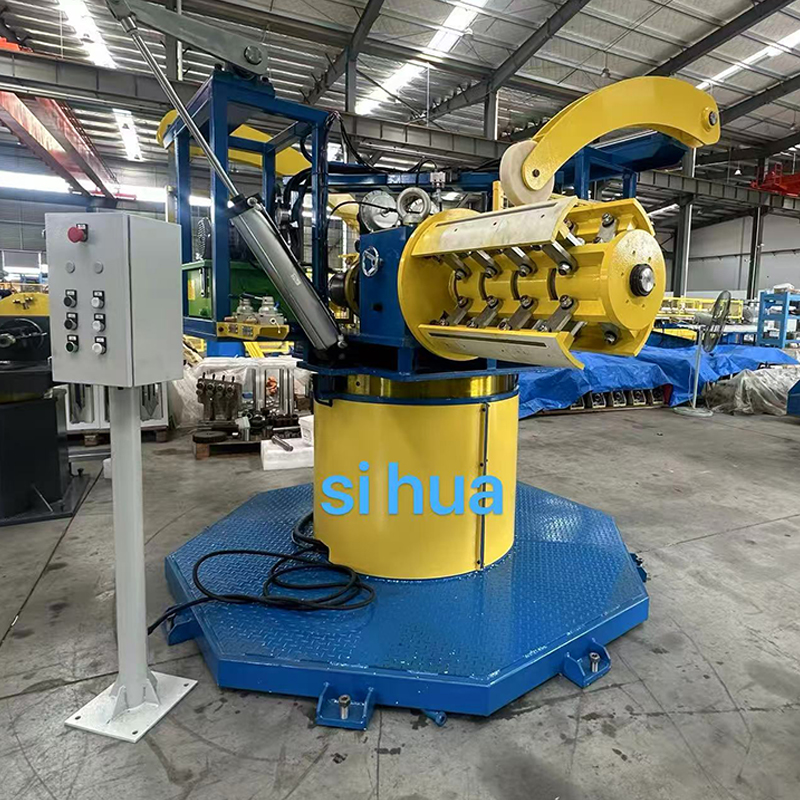

Cívka galvanizovaného nebo předem natřeného ocelového pásu (typicky tloušťka 1,5–3,0 mm, šířka 100–200 mm) je namontována na hydraulickém odvíječi, který řídí napětí pásu po celou dobu běhu. Motorizovaná rovnačka s více válci odstraňuje sadu svitků – zakřivení vyvolané navíjením – předtím, než pás vstoupí do formovacích stanic. Neadekvátní narovnání v této fázi vede k prohnutí a zkroucení do hotového profilu, které nelze opravit po proudu bez sešrotování profilu.

Předděrovací lis

Ve většině řad svislých stojanů jsou kapkové štěrbiny a pomocné otvory děrovány před tvarováním spíše než po něm, protože plochý pás je mnohem snazší přesně děrovat než tvarovaný C-profil. Předděrovací lis používá servopohon nebo hydraulickou sadu lisovacích nástrojů s razníky z kalené nástrojové oceli umístěnými tak, aby vytvořily přesný vzor otvorů určený konstrukcí stojanu. Přesnost rozteče děrování – obvykle požadovaná v rozmezí ±0,5 mm na 2 400 mm svislé délce – je řízena systémem servoposuvu, který před každým zdvihem lisu indexuje pás podle naprogramované rozteče otvorů.

Válcovací lis

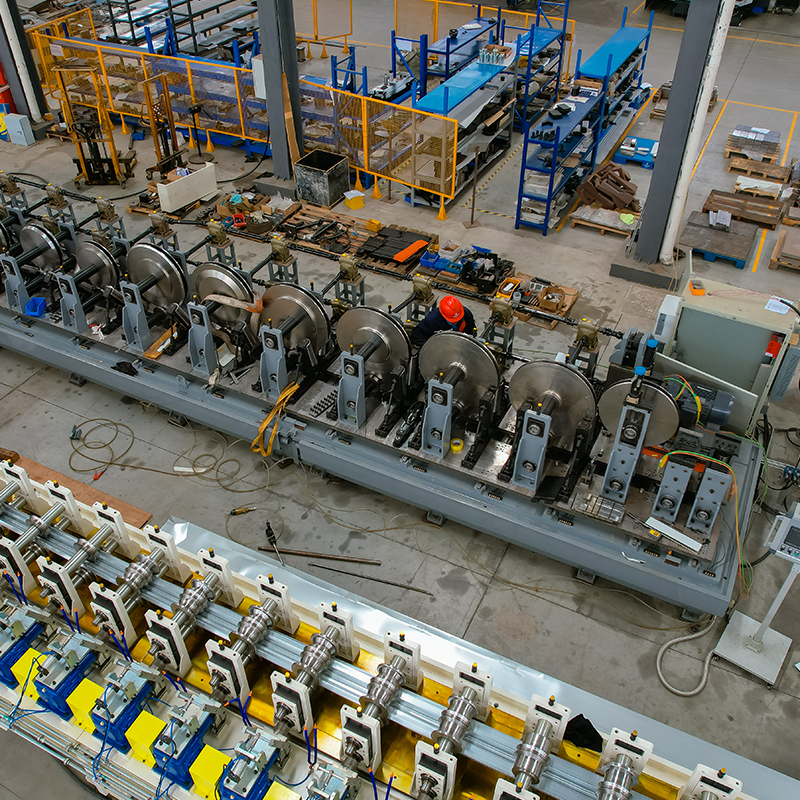

Jádrem stroje je tvářecí stolice, která se skládá ze série spárovaných horních a spodních válcovacích obráběcích stanic namontovaných na tuhé stolici. Každá stanice postupně ohýbá pás o malý úhlový přírůstek – obvykle 10–20° na průchod – dokud není dosaženo konečné geometrie profilu. Vyžadují svislé regálové profily 12 až 22 tvářecích stanic v závislosti na složitosti profilu, tloušťce materiálu a stupni mechanického zpevnění oceli během tváření. Válcovací nástroje jsou vyrobeny z nástrojové oceli GCr15 nebo D2, kalené na HRC 58–62 a broušené s úzkými tolerancemi, aby byla zachována konzistence profilu na milionech metrů výroby.

Post-forming děrovací nebo vrubovací stanice

Některé vzpřímené návrhy vyžadují po tvarování další děrovací operace – koncové vrubování pro připevnění základní desky, vzory sekundárních otvorů v žebra nebo embosování pro identifikaci značky. Tyto operace se provádějí v sekundárním děrovacím lisu umístěném bezprostředně za výstupem z tvářecí stolice, přičemž profil je stále podepřen vodicím systémem linky, čímž se zabrání deformaci, ke které by došlo, pokud by byl tvarovaný profil odstraněn a znovu zaveden do samostatného lisu.

Flying Shear nebo Cold Saw Cutoff

Hotový profil se řeže na délku buď letmými nůžkami (které řeže při pohybu rychlostí linky, což umožňuje vysoký výkon bez zastavení procesu tváření) nebo pilou za studena (která vytváří čistší řez bez otřepů, ale vyžaduje zpomalení linky pro každý cyklus řezání). Běžné jsou vzpřímené délky 2 400–6 000 mm; opakovatelnost délky ±2 mm je standardním předpokladem pro shodu výroby regálů.

Řídicí systém PLC a HMI

Moderní stojaté regálové linky jsou řízeny PLC (typicky Siemens S7 nebo Mitsubishi Q-series) s dotykovým HMI, které ukládá receptury produktů – rozteč děrování, vzor otvorů, délku řezu a parametry rychlosti linky – pro každou stojatou SKU v produktové řadě. Provoz na základě receptury zkracuje dobu přechodu na minuty u variant profilu na stejné sadě nástrojů a ukládá počty výroby, protokoly chyb a data o kvalitě pro účely sledovatelnosti.

Typy vyráběných profilů a specifikace materiálu

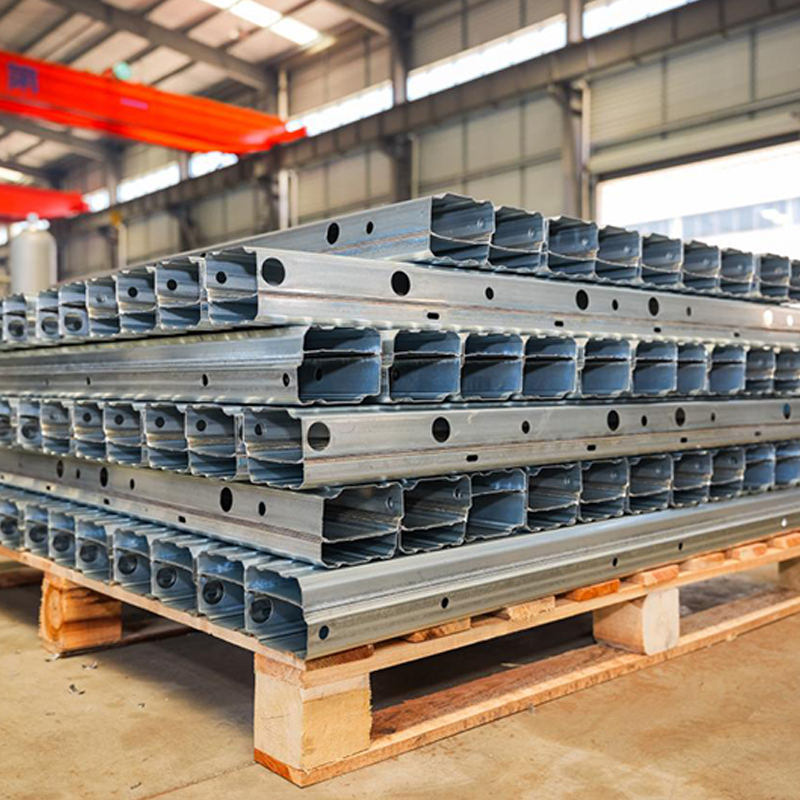

Stojanové válcovací stroje jsou postaveny na specifických sadách profilových nástrojů. Nejběžnější svislé profily v celosvětové výrobě regálů jsou:

Vstupním materiálem je nejčastěji Žárově pozinkovaná ocelová cívka S350GD nebo S420GD podle EN 10346, se zinkovým povlakem třídy Z275 (275 g/m² celkem na obou stranách). Třídy oceli s vysokou výtěžností umožňují tenčí specifikace pro dosažení ekvivalentní nosnosti a snižují náklady na materiál na metr vyrobeného stojanu – významný faktor při objemech výroby typických pro výrobce regálů.

Rychlost výroby, změna a plánování výstupu

Rychlost linky pro válcování svislých stojanů se řídí především rychlostí zdvihu předděrovacího lisu spíše než kapacitou formovací stolice. Typické výrobní parametry pro dobře specifikovanou stojanovou linku jsou:

• Rychlost tvarovací linky: 15–40 m/min v závislosti na složitosti profilu a hustotě razníku
• Čistý výstup: 800–2 500 metrů hotové svislé polohy za směnu (8 hodin), počítá se s výměnou cívek, změnou receptur a plánovanými zastávkami
• Čas změny profilu: 2–4 hodiny na výměnu sady nástrojů (jiná šířka profilu nebo rozchod); méně než 10 minut pro změnu receptury v rámci stejné sady nástrojů (různá délka nebo rozteč)
• Životnost nářadí: 3–8 milionů metrů na sadu nástrojů před přebroušením, v závislosti na tvrdosti materiálu a abrazivitě zinkového povlaku

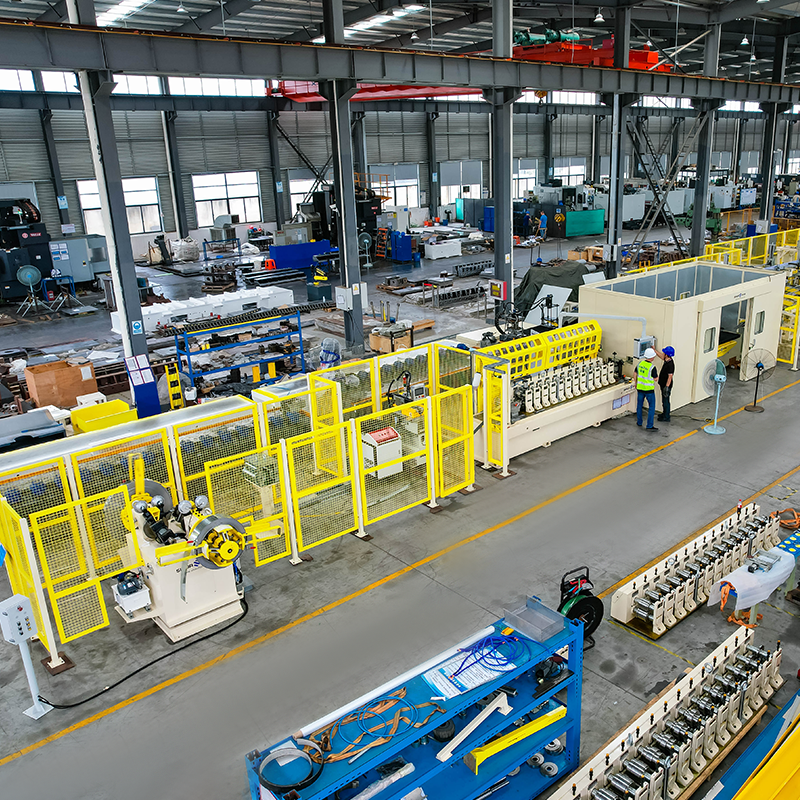

Pro výrobce vyrábějící více stojatých SKU může rychlovýměnný kazetový systém – kde je celá sada tvarovacích válců předem smontována na odnímatelnou kazetu a vyměněny jako celek – zkrátit změnu profilu na méně než 30 minut, což výrazně zlepší využití zařízení při výrobních plánech se smíšenými produkty.

Kontrola kvality a dodržování předpisů pro výrobu stojanových stojanů

Stojany paletových regálů jsou konstrukční prvky, na které se vztahují mezinárodní bezpečnostní normy. Kvalita výroby musí být prokazatelně kontrolována a dokumentována, aby byly splněny tyto požadavky:

• EN 15512 (Evropa) a RMI ANSI MH16.1 (Severní Amerika) řídí konstrukční návrh a požadavky na testování nastavitelných paletových regálů. Výrobci stojanů musí testováním prokázat, že jejich profily dosahují jmenovitých hodnot modulu průřezu, momentu setrvačnosti a odolnosti proti vzpěru, které se používají při výpočtech konstrukce stojanu.
• Tolerance polohy otvoru: Pozice slzného otvoru musí být udržována v rozmezí ±0,5 mm od jmenovité rozteče, aby bylo zajištěno zapojení konektoru nosníku v různých výškách stojanu a z různých výrobních šarží. To vyžaduje pravidelné měření v průběhu procesu pomocí šablon pro kontrolu rozteče oproti referenčním standardům.
• Kontrola rozměrů profilu: Měření šířky, hloubky, úhlu příruby a prohnutí/zákrutu by se mělo provádět na začátku každé cívky a minimálně každých 500 metrů výroby, přičemž výsledky se zaznamenávají proti tolerančním limitům definovaným ve výrobní specifikaci produktu.
• Sledovatelnost materiálu: Každá výrobní šarže by měla být vysledovatelná k příchozímu certifikátu ocelových svitků, což by umožnilo prošetření jakýchkoli poruch v terénu a prokázalo náležitou péči koncovým zákazníkům a regulačním orgánům.

Specifikace stroje na tvarování rolí se svislým stojanem: Klíčové otázky, které je třeba položit

Výběr svislého stojanového stroje na tváření rolí představuje kapitálovou investici obvykle v rozmezí 150 000 – 600 000 USD v závislosti na úrovni automatizace, kapacitě děrování a specifikaci ovládání. Následující otázky odlišují seriózní dodavatele od těch, kteří nabízejí povrchně podobná, ale nedostatečně vyvinutá zařízení:

• Jaká je tonáž děrovacího lisu a jaká je maximální plocha současného děrování? Husté kapkovité vzory vyžadují vyšší tonáž, než by mohla naznačovat nominální kapacita lisu, když všechny razníky vystřelí současně.
• Jaký materiál a tvrdost válcovacích nástrojů je standardní a jaká je garantovaná životnost? Renomovaný výrobce uvede minimální hodnotu v metrech na přebroušení a podloží ji záruční dobou.
• Které značky PLC a HMI se používají a jsou ve vaší zemi k dispozici místní servis a náhradní díly? Linku řízenou neznámou domácí značkou PLC může být obtížné a nákladné udržovat mimo domácí trh výrobce.
• Lze před přijetím předvést, že linka běží ve vašem konkrétním profilu jmenovitou rychlostí? Jakýkoli renomovaný výrobce strojů přijme jako podmínku platby tovární akceptační testování (FAT) podle dohodnutých kritérií kvality a rychlosti.
• Jaká podpora při uvádění do provozu, školení operátora a balíček náhradních dílů je součástí dodávky? Linka na válcování, která přichází bez adekvátní podpory při uvedení do provozu a sady náhradních dílů pro první rok, bude stát výrazně více ve ztrátě výroby, než je rozdíl mezi rozpočtem a dobře podporovaným nákupem stroje.

Stojací stroj na válcování stojanů je nakonec jen tak dobrý, jak dobrá je konzistence profilů, které vyrábí při trvalém výrobním tempu. Jeho přísná specifikace v porovnání s rozměrovou tolerancí, životností nástrojů a normami řídicího systému – spíše než na základě samotné kupní ceny – je tím nejdůležitějším rozhodnutím, které výrobce regálů činí při nastavování nebo modernizaci výrobní linky.
