Stroj na tváření plechů: Jak to funguje, typy a průvodce nákupem

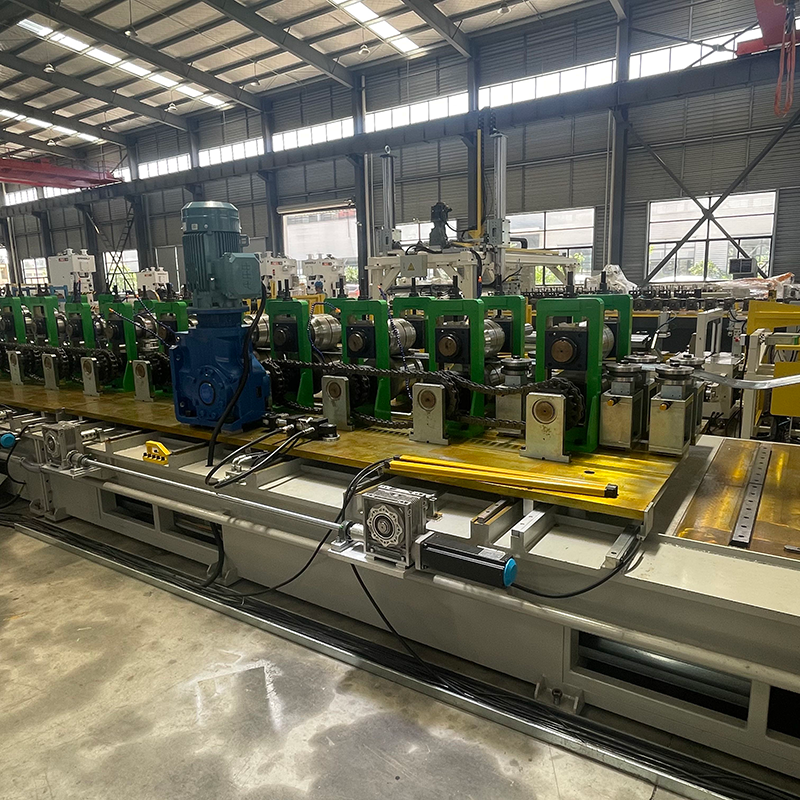

Co je to kovový plech Stroj na tvarování rolí ?

Stroj na tváření plechů je kontinuální systém tváření za studena, který postupně tvaruje plochý kovový svitek do specifického profilu průřezu jeho průchodem přes řadu spárovaných válcovacích stanic. Každá stanice ohýbá kovový pás postupně – obvykle o několik stupňů na průchod – dokud není na výstupním konci stroje dosaženo požadované geometrie. Proces nevyžaduje žádné zahřívání, zcela se spoléhá na mechanické vlastnosti kovu a přesnost nástrojů, aby se vytvořily konzistentní, rozměrově přesné profily při vysoké rychlosti.

Válcování je jedním z nejúčinnějších procesů obrábění kovů, které jsou k dispozici pro výrobu dlouhých, stejnoměrných profilů ve velkých objemech. Jedna výrobní linka může zpracovávat 10 až 100 metrů hotového profilu za minutu v závislosti na tloušťce materiálu, složitosti profilu a způsobu řezání. Vzhledem k tomu, že proces je kontinuální a nástroje jsou pevné, rozměrová konzistence je extrémně vysoká – průřezy profilů jsou udržovány v úzkých tolerancích v řadách tisíců metrů s minimálními zásahy operátora.

Stroje na válcování plechu se používají k výrobě konstrukčních profilů, střešních a obkladových panelů, rámů dveří a oken, komponentů regálů a polic, automobilových dílů, montážních kolejnic pro solární panely, kabelových žlabů a stovek dalších profilů napříč odvětvími stavebnictví, výroby a infrastruktury po celém světě.

Jak funguje stroj na tváření rolí: Proces krok za krokem

Pochopení procesu válcování pomáhá při výběru správné konfigurace stroje a nástrojů pro konkrétní aplikaci. Kompletní výrobní linka se skládá z několika integrovaných stanic, které přebírají kov od surového svitku až po hotový profil nařezaný na délku.

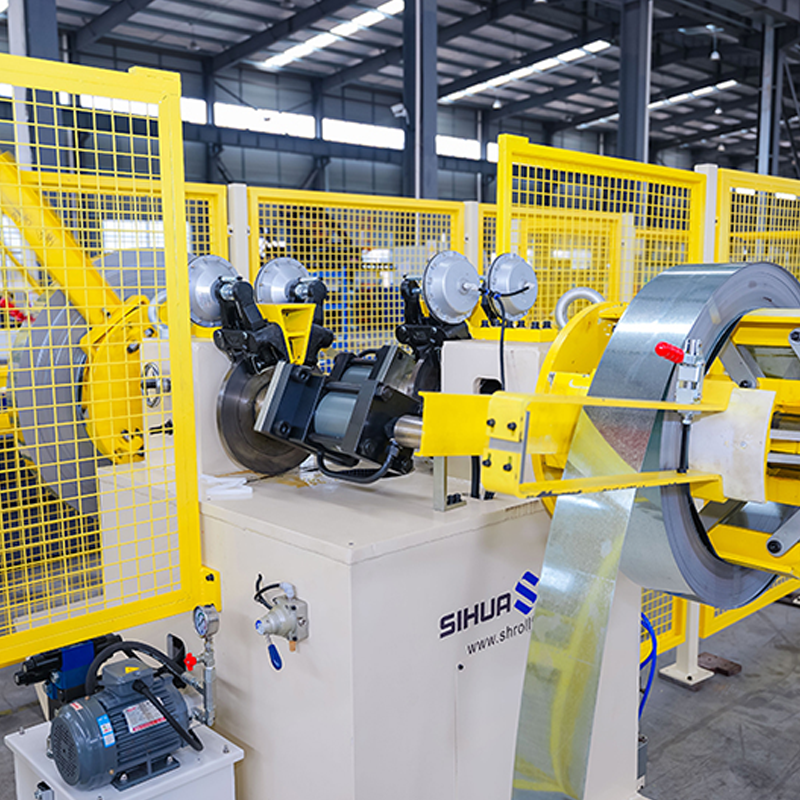

1. Odvíječ

Proces začíná u odvíječe, který drží a napájí kovovou cívku. Uvnitř jádra cívky se roztáhne trn, aby jej bezpečně uchopil, a odvíječ se otáčí, aby odvíjel pás řízenou rychlostí. Odvíječe jsou dimenzovány podle nosnosti svitku – běžně 3 až 15 tun pro průmyslové linky – a mohou být motorizované (poháněný odvíječ) nebo pasivní, kde odvíjení pohání napětí pásu z formovací linky.

2. Žehlička na vlasy / Zarovnávač

Svinutý kov má zbytkové zakřivení (sada závitů) a může nést vady kuše nebo okrajových vln z procesu navíjení. Víceválcová rovnačka odstraňuje tyto vady rovinnosti před zahájením tvarování – zásadní pro dosažení konzistentní geometrie profilu, zejména při válcování střešních plechů, kde rovinnost panelů přímo ovlivňuje vodotěsnost a vizuální vzhled.

3. Předděrovací lis (volitelné)

Mnoho linek pro tváření válců obsahuje před tvářecími stanicemi servopoháněný děrovací lis pro přidávání otvorů, štěrbin nebo prolisů do plochého pásu, zatímco je stále snadno přístupný. Předděrování je upřednostňováno před děrováním po tváření pro prvky, které musí být přesně umístěny vzhledem k tvarované geometrii.

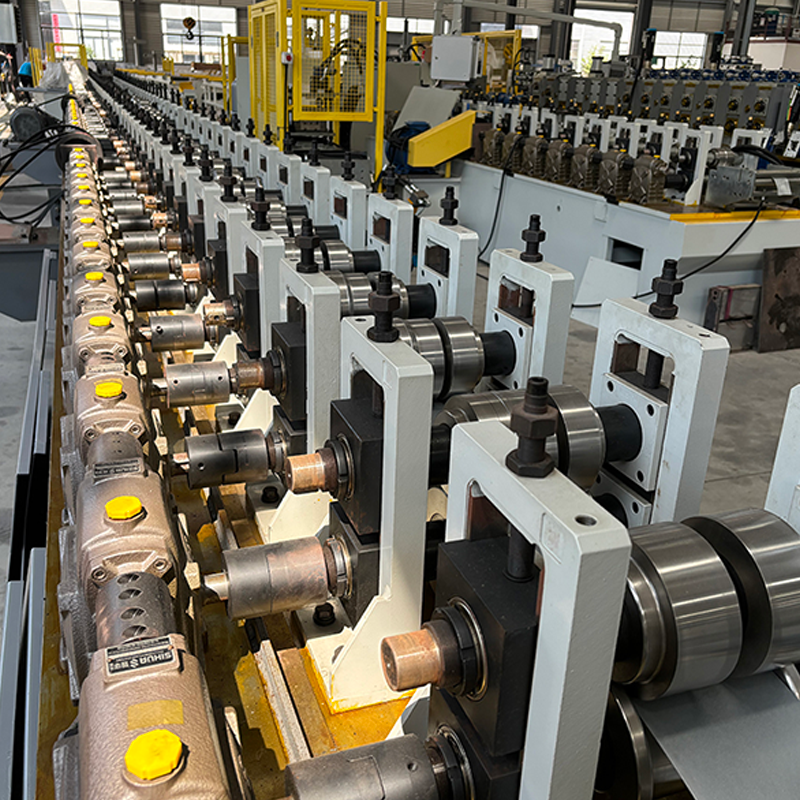

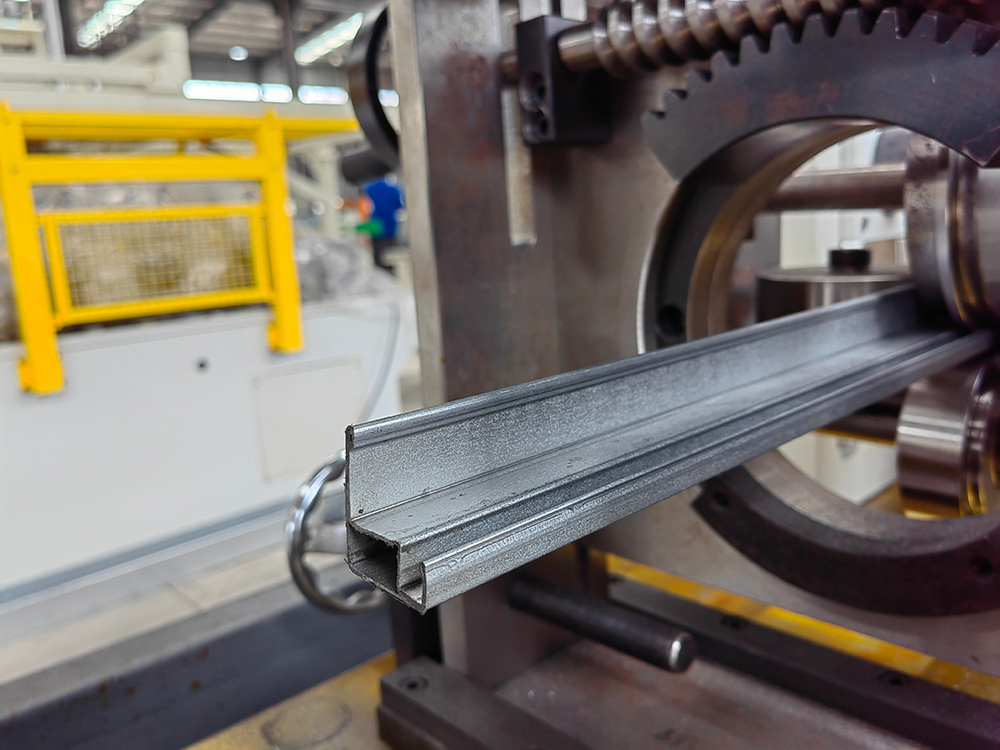

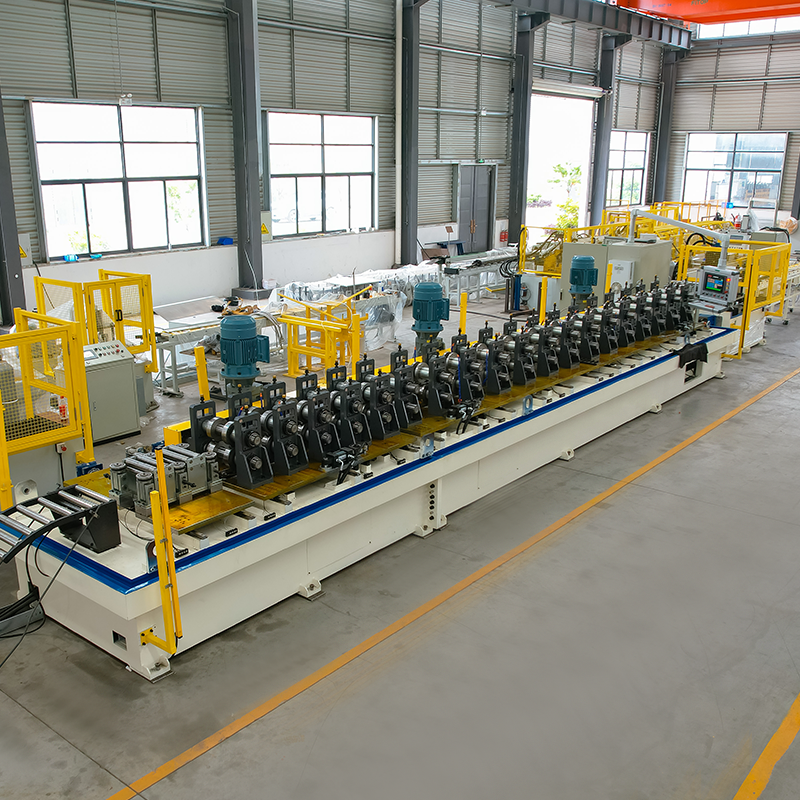

4. Stanice pro tváření válců

Jádrem stroje je válcovací stolice — lineární soustava tvářecích stojanů, z nichž každá obsahuje dvojici přesně opracovaných válců namontovaných na horizontálních hřídelích. Horní a spodní válec jsou profilovány tak, aby odpovídaly geometrii pásu v této specifické fázi tvářecí sekvence. Jak pás prochází každou následující stanicí, je průřez postupně ohýbán blíže ke svému konečnému tvaru. Požadovaný počet stanic závisí na složitosti profilu, tloušťce materiálu, meze kluzu a celkovém úhlu ohybu – jednoduché profily mohou vyžadovat pouhých 8 stanic, zatímco složité architektonické sekce mohou vyžadovat 24 nebo více.

5. Po tváření děrování nebo vrubování (volitelné)

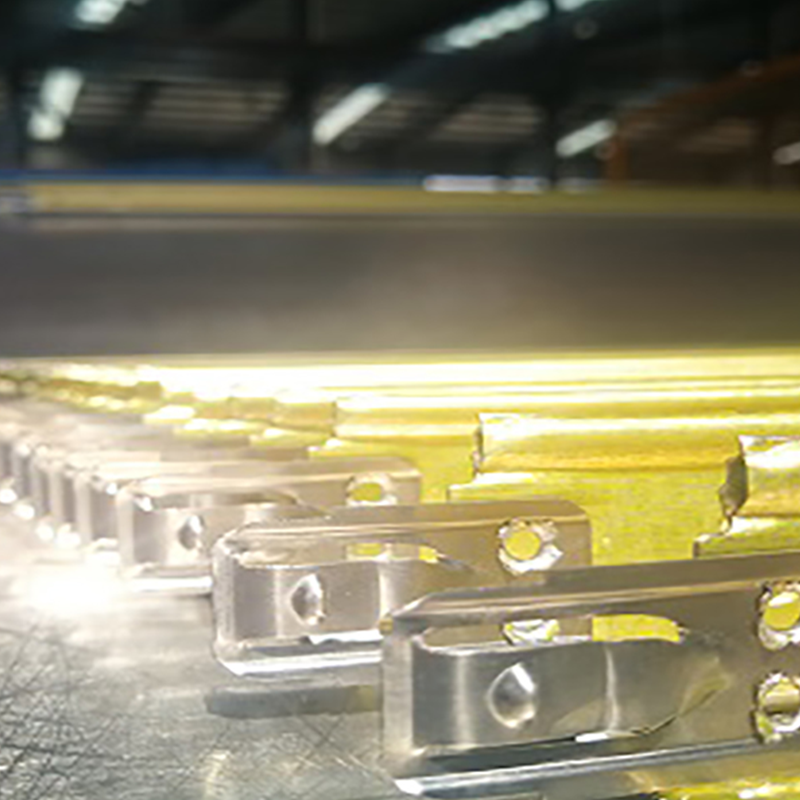

Prvky, které se snáze přidávají po tvarování – jako jsou koncové zářezy, rohové spony nebo otvory v určitých polohách přírub – se přidávají na postformovací stanici integrované do linky, načasované kodérem tak, aby vystřelily na přesné pozice pásu.

6. Vypínací systém

Na výstupním konci linky rozděluje průběžný profil na jednotlivé délky odřezávací systém. Používají se dva hlavní typy: a létající cut-off die , která zrychluje, aby odpovídala rychlosti linky, řeže a poté stahuje – což umožňuje plně kontinuální výrobu bez zastavení pásu – a systém stop-and-cut (předřez), který pás krátce zastaví, aby se odřízl. Systémy letmého vypínání jsou standardní na vysokorychlostních tratích a na těch, které vyrábějí dlouhé panely, kde by zastavení a opětovné spuštění snížilo propustnost a kvalitu povrchu.

7. Výběhový stůl a stohování

Hotové profily vycházejí na výběhový stůl a jsou shromažďovány ručně nebo automatickými stohovacími systémy. Střešní panely a dlouhé konstrukční části vyžadují opatrnou manipulaci, aby se zabránilo poškrábání povrchu a deformaci profilu během stohování a přípravy na přepravu.

Stroje na tváření plechů na střechu: Typy a profily

Sektor zastřešení a opláštění je jedním z největších koncových trhů pro technologii válcování. A stroj na válcování střešních plechů je konfigurován speciálně pro výrobu střešních a obkladových profilů z předem natřených nebo pozinkovaných ocelových, hliníkových nebo měděných svitků. Tyto stroje musí vyrábět panely, které jsou ploché, rozměrově konzistentní a bez povrchových defektů v délkách, které mohou dosáhnout 12 metrů nebo více – požadavky, které kladou vysoké požadavky na tuhost stroje, vyrovnání válečků a manipulaci s materiálem.

Stroje na výrobu vlnitých plechů

Stroje na výrobu vlnitých plechů vyrábějí klasický profil sinusové vlny používaný v zemědělských, průmyslových a obytných střechách. Vlnitý vzor je jednou z jednodušších geometrií válcování, která vyžaduje relativně málo stanic a tyto stroje patří mezi nejrozšířenější a cenově dostupné stroje na trhu se střešními zařízeními. Standardní vlnité profily se vyrábí v tloušťkách oceli od 0,25 mm do 0,8 mm při rychlostech linky 25–45 m/min.

Lichoběžníkové / IBR profilové stroje

Trapézové střešní profily – včetně široce používaných profilů IBR (Inverted Box Rib) a R-panelových profilů – se vyznačují plochými pánvemi a hranatými žebry, které poskytují vynikající nosnost a odvod vody ve srovnání s vlnitým plechem. Tyto profily jsou standardem pro komerční a průmyslové zastřešení na většině trhů. Složitější geometrie vyžaduje více tvarovacích stanic než stroje na výrobu vlnité lepenky a přesná geometrie žeber je rozhodující pro správné spojení panelů při instalaci.

Stroje na výrobu panelů se stojatou drážkou

Stojatá drážka je prvotřídní architektonický střešní systém, ve kterém se panely vzájemně spojují pomocí zvýšených svislých švů, čímž jsou zcela eliminovány nechráněné spojovací prvky. Stroje na válcování se stojatou drážkou vyrábějí panely s převrácenými nohami, které jsou na střeše mechanicky spojeny a vytvářejí čistý, vodotěsný spoj. Tyto stroje vyžadují velmi vysokou přesnost tváření – geometrie švu musí být přesná, aby mechanické svařovací nástroje fungovaly správně – a obvykle pracují při nižších rychlostech než vlnité nebo lichoběžníkové linky. Linky stojaté drážky jsou často navrženy jako přenosné nebo site-forming systémy které lze dopravit na staveniště a na místě vyrobit panely v přesné požadované délce, což eliminuje potřebu řezání na poli a snižuje množství odpadu.

Linky sendvičových panelů

Linky sendvičových panelů kombinují dvě stanice pro válcování – jednu pro vnější lícovou vrstvu a jednu pro vnitřní vložku – s fází vstřikování jádra nebo laminací mezi nimi. Výsledkem je kompozitní panel s izolační pěnou nebo jádrem z minerální vlny vázaným mezi dva tvarované kovové pláště. Sendvičové panely jsou široce používány v chladírenských skladech, komerčních konstrukcích a obvodových pláštích průmyslových budov, kde je prioritou tepelný výkon a rychlost instalace.

Materiály zpracované stroji na tváření plechů

Stroje na tváření válců mohou zpracovávat širokou škálu kovů za předpokladu, že materiál má dostatečnou tažnost, aby prošel ohýbáním za studena bez praskání a konzistentní mechanické vlastnosti po celé šířce svitku. Nejčastěji zpracovávané materiály jsou:

• Pozinkovaná ocel (žárově a galvanicky pozinkovaná): Dominantní materiál pro střešní krytiny a konstrukční profily. Zinkový povlak poskytuje ochranu proti korozi; standardní povlaky se pohybují od Z100 do Z275 g/m². Tloušťka pro střešní aplikace je typicky 0,25–1,2 mm; konstrukční profily používají 1,0–4,0 mm.
• Předlakovaná ocel (PPGI/PPGL): Pozinkovaná ocel s továrně aplikovaným organickým povlakem (polyester, PVDF nebo SMP) na jedné nebo obou stranách. Předbarvený svitek eliminuje potřebu následného lakování a je standardním materiálem pro barevné střešní krytiny a architektonické obklady. Nátěrový systém musí být dostatečně pružný, aby vydržel ohybovou deformaci bez praskání nebo odlupování.
• hliník: Používá se tam, kde je prioritou nízká hmotnost a přirozená odolnost proti korozi. Hliníkové slitiny 1100, 3003 a 5052 jsou běžné ve střešních a obkladových aplikacích. Hliník vyžaduje upravenou geometrii válce a sníženou rychlost linky ve srovnání s ocelí kvůli jeho odlišným charakteristikám odpružení.
• Nerezová ocel: Používá se pro hygienická, chemicky odolná nebo vysoce korozivní prostředí. Nerezová ocel během tváření rychle tvrdne a vyžaduje více tvářecích stanic a robustnější nástroje než měkká ocel stejné tloušťky.
• Měď a zinek: Používá se v prvotřídních architektonických střechách a obkladech. Tyto materiály jsou měkčí a vyžadují opatrnou manipulaci, aby se zabránilo poškození povrchu od válečků – rozhodující je povrchová úprava válečků a kontaktní tlak.
• Vysokopevnostní ocel (HSS / AHSS): Stále častěji se používá pro konstrukční části a automobilové profily, kde je rozhodující poměr pevnosti a hmotnosti. Vysokopevnostní oceli vyžadují podstatně větší tvářecí sílu a více stanic pro řízení odpružení a opotřebení nástrojů je vyšší než u měkké oceli.

Klíčové specifikace, které je třeba vyhodnotit při výběru stroje na tváření rolí

Nákup stroje na válcování plechů je významnou kapitálovou investicí. Vyhodnocení následujících specifikací zajistí, že stroj bude odpovídat současným výrobním požadavkům i předvídatelným budoucím potřebám.

1. Rozsah tloušťky materiálu: Potvrďte, že kapacita tváření stroje pokrývá celou řadu měřidel materiálu, které hodláte používat, včetně případného budoucího rozšíření. Stroj určený pro ocel o tloušťce 0,3–1,0 mm nelze stlačit na 1,5 mm bez poškození nástrojů a hřídelí.
2. Šířka profilu a kapacita šířky pásu: Maximální šířka návinu stroje a šířka tváření musí vyhovovat nejširšímu profilu ve vaší produktové řadě, s rezervou na oříznutí hran, kde je to vhodné.
3. Počet tvarovacích stanic: Musí být dostatečné pro složitost profilu a mez kluzu materiálu. Méně výkonné nástroje s příliš malým počtem stanic způsobují odpružení, rozměrovou chybu a povrchové značení.
4. Rychlost linky: Vyjádřeno v metrech za minutu. Vyšší rychlost zvyšuje propustnost, ale vyžaduje robustnější systémy řezání, lepší kontrolu pásu a přesnější podávání svitků. Ověřte, že jmenovité otáčky jsou dosažitelné při konstrukční tloušťce materiálu, nikoli pouze při minimálním rozchodu.

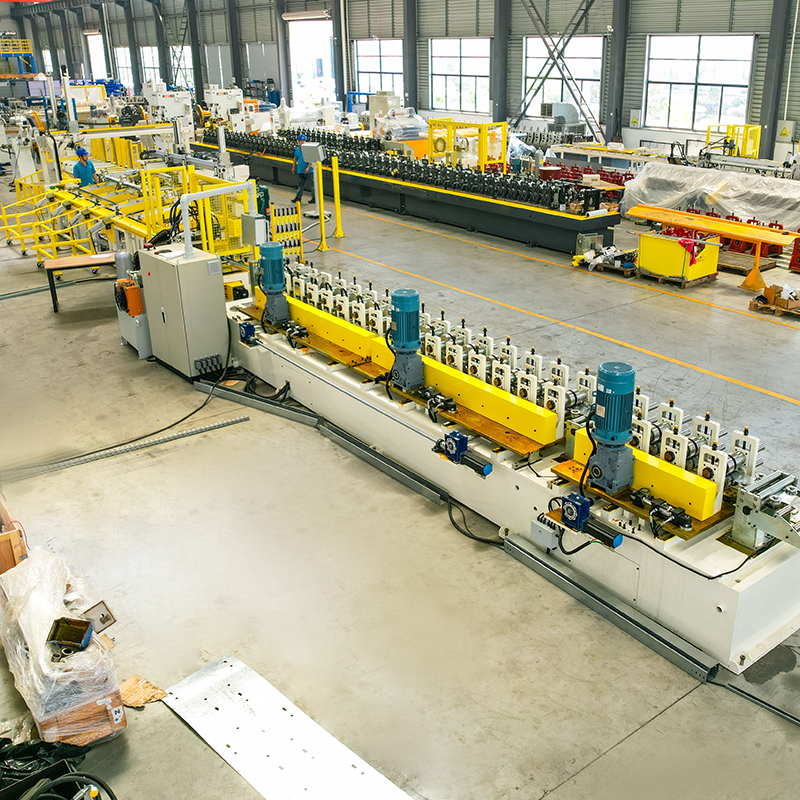

5. Pohonný systém: Stojany poháněné řetězem jsou nákladově efektivní a robustní, ale nabízejí méně přesné řízení rychlosti než samostatné stojany poháněné servomotory. Moderní vysokorychlostní a víceprofilové linky stále častěji využívají servopohony pro každou stolici, umožňující digitální řízení parametrů tváření.
6. Materiál nástroje a tvrdost: Nástroje pro válcování jsou obvykle vyrobeny z nástrojové oceli D2 nebo Cr12MoV, tepelně zpracované na 58–62 HRC. Vyšší tvrdost prodlužuje životnost nástroje, ale zvyšuje křehkost — správná specifikace závisí na typu materiálu a objemu výroby.
7. Řídicí systém: Moderní válcovací linky využívají řízení na bázi PLC s rozhraními dotykové obrazovky HMI, řízení odřezávání na základě délky pomocí kodéru a protokolování výrobních dat. Ověřte kompatibilitu se standardy napájení vašeho zařízení a dostupnou úrovní dovedností operátora.
8. Poprodejní podpora a dostupnost náhradních dílů: Nástroje, ložiska, hřídele a řezné čepele jsou opotřebitelné položky, které vyžadují pravidelnou výměnu. Potvrďte, že výrobce nebo jeho místní zástupce má na skladě kritické náhradní díly a může poskytnout technickou podporu v přijatelné době odezvy.

Výhody válcování oproti alternativním procesům tváření kovů

Tváření válcem konkuruje lisování, vytlačování a lisování při výrobě tvářených kovových profilů. Jeho výhody se stávají rozhodujícími ve specifických výrobních scénářích:

• Efektivita velkoobjemové výroby: Jakmile je linka na válcování postavena, vyrábí hotové profily nepřetržitě s minimální pracností. Výrobní náklady na jednotku rychle klesají s objemem způsobem, kterému se ohýbání ohraňovacího lisu – což vyžaduje individuální manipulaci s každým kusem – nemůže rovnat.
• Neomezená délka profilu: Válcováním se vyrábí profily libovolné délky omezené pouze přívodem svitku, zatímco brzdění lisu je omezeno délkou lože lisu a manipulační kapacitou. To je rozhodující pro střešní a konstrukční aplikace vyžadující panely nebo sekce delší než 6–8 metrů.
• Špičková povrchová úprava: Proces tváření za studena a řízený styk válce chrání předbarvené a leštěné povrchy lépe než procesy lisování nebo tváření za tepla, díky čemuž je tváření válečkem preferovanou metodou pro předdokončené materiály.
• Konzistentní tolerance v měřítku: Pevná geometrie nástrojů vytváří stejný průřez v celém výrobním cyklu a dosahuje rozměrové konzistence, kterou ruční ohraňovací operace nemůže spolehlivě replikovat na tisíce kusů.
• Integrace sekundárních operací: Děrování, embosování, vrubování a odřezávání, to vše lze integrovat do jediné linky pro tváření válců, což eliminuje sekundární manipulaci a snižuje celkový čas výroby a náklady na práci.
